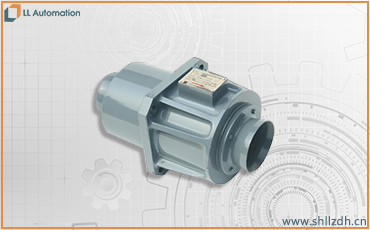

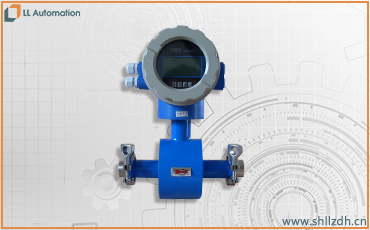

LL污水電磁流量計
LL型污水流量計由污水電磁流量計傳感器和轉換器配套組成，是用來測量管道內和渠道內不同導電液體的體積流量的儀表。
LL型污水流量計可較廣用于市政給供水、鋼鐵、石油、化工、電力、工業、水利、水政水資源等部門的導電液體的體積流量的測量，比較適合于渠道、小型河道的流量測量以及某些處理方面的污水計量。
一、污水流量計原理：
污水流量計測量原理是基于法拉第電磁感應定律。流量計的測量管是一內襯絕緣資料非導磁合金短管。兩只電極沿管徑偏向穿通壁固定在測量管上。其電極頭與襯里內外表根本齊平。勵磁線圈由雙向方波脈沖勱磁時，將在與測量管軸線垂直的偏向上發生一磁通量密度為Ｂ的任務磁場。此時，假如具有電導率的液體流經測量管，將切割磁力線感應出電動勢Ｅ。電動勢Ｅ正比于磁通量密度Ｂ,測量管內徑d與均勻流速V的乘積。電動勢Ｅ（流量旌旗燈號）由電極檢出并經過電纜送至轉換器。轉換器將流量旌旗燈號擴大處置后，可顯示流體流量，并能輸出脈沖，摸擬電流等旌旗燈號，用于流量的節制和調理。
二、LL污水電磁流量計特點：
體積小、重量輕、安裝方便、維護量小
測量范圍寬，測量不受流體溫度、密度、壓力、粘度、電導率等變化的影響
可在老管道上開孔改造安裝，施工安裝簡單，工程量小
較一般電磁流量計的成本和安裝費用低，比較適合大中口徑管道流量的測量
采用新的加工工藝，固態封裝、壽命長、使儀表具有良好的測量精度和穩定性
結構簡單、牢固可靠、使用壽命長（且適用于測量海水）
測量管內無活動部件和阻力部件，無壓損，不會(huì )產生阻塞
測量可靠，抗干擾能力強
三、污水流量計主要技術性能指標：
流速測量范圍：（0.05-10）m/s
功耗：﹤15VA
防護等級：IP68
連接方式：法蘭連接
電極材料：含鉬不銹鋼OCr18Ni12Mo2Ti、哈氏合金B、哈氏合金C、鈦Ti、鉭等
測量管道直徑：DN(32-6000)mm
儀表精度：1.0級
工作壓力：≤1.6MPa
介質溫度：0-80℃
四、污水流量計安裝要求：
1)、安裝環境方面：
應盡量遠離具有強電磁場的設備，如大型電機、大型變壓器、大型變頻器等。
安裝場所不應有強烈震動，管道固定牢靠，環境溫度變化不大（避免固液兩相變化）。
安裝環境應便于安裝和維護。
2)、安裝位置方面：
安裝位置需要保證管道內一直充滿被測液體。
選擇液體流動脈沖小的地方，即應遠離泵和閥門、彎頭等局部阻力件。
測量雙相（固、液和氣、液）液體時，應選擇不易引起相分離的地方。
被測管道內徑或周長容易測量，并且橢圓度應較小。
3)、直管段長度方面：
傳感器安裝管道上游側直管段長度應大于或等于10D，游側應不小于5D(D為被測管道通徑)。
4)、流量控制閥門和調節閥門方面：
流量控制閥門應安裝在傳感器上游側的被測管道內，流量調節閥門應安裝在傳感器游側。
流量時，通常流量控制閥門應處于全開狀態。
